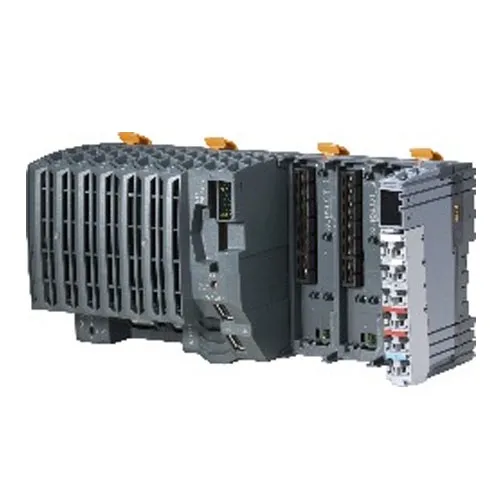

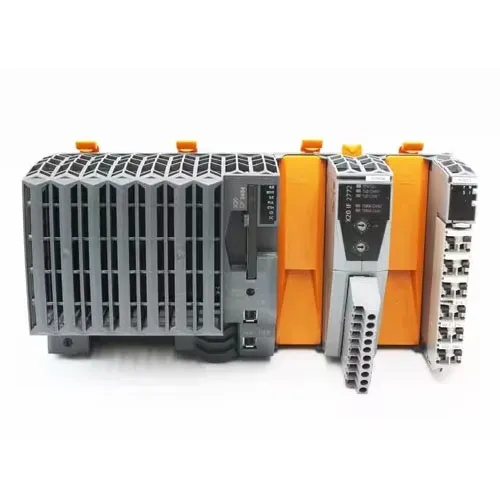

B&R X20CP3484 X20 System Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Standard X20 System Industrial PLC Controller
Warranty:
100% ny original
Shipping:
Hurtig global forsendelse via FedEx og DHL Express

Tekniske dataKort beskrivelseGrænseflader1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkSystem modulCPUGenerel informationB&R ID-kode0x23A6KølingVifteløsStatusindikatorerCPU-funktion, overtemperatur, Ethernet, POWERLINK, CompactFlash, batteriDiagnostikBatteriJa, ved......

Send forespørgsel

Produkt beskrivelse

Kort beskrivelse

Grænseflader	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
System modul	CPU

Generel information

B&R ID-kode	0x23A6
Køling	Vifteløs
Statusindikatorer	CPU-funktion, overtemperatur, Ethernet, POWERLINK, CompactFlash, batteri
Diagnostik
Batteri	Ja, ved hjælp af LED-statusindikator og software
CPU funktion	Ja, ved hjælp af LED-statusindikator
CompactFlash	Ja, ved hjælp af LED-statusindikator
Ethernet	Ja, ved hjælp af LED-statusindikator
POWERLINK	Ja, ved hjælp af LED-statusindikator
Overtemperatur	Ja, ved hjælp af LED-statusindikator
Diagnostik - Ventilator	-
Støtte
ACOPOS support	Ja
Understøttelse af visuelle komponenter	Ja
Strømforbrug uden hukommelseskort, interfacemodul og USB	10,5 W
Internt strømforbrug af X2X Link og I/O strømforsyning
Bus	1,42 W
Intern I/O	0,6 W
Yderligere effekttab forårsaget af aktuatorer (resistive) [W]	-
Elektrisk isolation
IF1 - IF2	Ja
IF1 - IF3	Ja
IF1 - IF4	Ingen
IF1 - IF5	Ingen
IF1 - IF6	Ja
IF2 - IF4	Ja
IF2 - IF5	Ja
IF3 - IF4	Ja
IF3 - IF5	Ja
IF4 - IF5	Ingen
IF4 - IF6	Ja
IF5 - IF6	Ja
PLC - IF1	Ingen
PLC - IF2	Ja
PLC - IF3	Ja
PLC - IF4	Ingen
PLC - IF5	Ingen
PLC - IF6	Ja
Certificeringer
CE	Ja
UKCA	Ja
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (se X20 brugermanual) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielt kontroludstyr
HazLoc	cCSAus 244665 Proceskontroludstyr til farlige steder Klasse I, Division 2, Grupper ABCD, T5
DNV	Temperatur:B(0 til 55°C) Fugtighed:B(op til 100%) Vibration:B(4 g) EMC:B(bro og åbent dæk)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatur: 5 - 55°C Vibration: 4 g EMC: Bro og åbent dæk
KC	Ja

CPU og X2X Link strømforsyning

Indgangsspænding	24 VDC -15 % / +20 %
Indgangsstrøm	Maks. 2,2 A
Sikring	Integreret, kan ikke udskiftes
Beskyttelse mod omvendt polaritet	Ja

X2X Link strømforsyning udgang

Nominel udgangseffekt	7 W
Parallel forbindelse	Ja
Redundant drift	Ja

Input I/O strømforsyning

Indgangsspænding	24 VDC -15 % / +20 %
Sikring	Nødvendig ledningssikring: Maks. 10 A, langsomt slag

Output I/O strømforsyning

Nominel udgangsspænding	24 VDC
Tilladt kontaktbelastning	10 A

Strømforsyning - Generel information

Statusindikatorer	Overbelastning, driftsstatus, modulstatus, RS232 dataoverførsel
Diagnostik
RS232 dataoverførsel	Ja, ved hjælp af LED-statusindikator
Modulkørsel/fejl	Ja, ved hjælp af LED-statusindikator og software
Overbelaste	Ja, ved hjælp af LED-statusindikator og software
Elektrisk isolation
I/O-forsyning - I/O-strømforsyning	Ingen
CPU/X2X Link forsyning - CPU/X2X Link strømforsyning	Ja

Controller

CompactFlash slot	1
Realtidsur	Ikke-flygtig, opløsning 1 s, -20 til 20 ppm nøjagtighed ved 25°C
FPU	Ja
Processor
Type	Celeron 266 (kompatibel)
L2 cache	-
L1 cache til data og programkode	2 x 16 kB
Integreret I/O-processor	Behandler I/O-datapunkter i baggrunden
Modulære interface slots	3
Remanente variable	Maks. 64 kB
Korteste opgaveklassecyklustid	800 µs
Typisk instruktionscyklustid	0,007 µs
Databuffring
Batteriovervågning	Ja
Lithium batteri	Mindst 3 år
Standard hukommelse
VÆDDER	32 MB SDRAM
Bruger RAM	1 MB SRAM

Grænseflader

Interface IF1
Type	RS232
Variant	Tilslutning via 12-polet klemrække TB12
Overførselshastighed	Maks. 115,2 kbit/s
Interface IF2
Type	Ethernet
Variant	Afskærmet RJ45
Linjelængde	Maks. 100 m mellem 2 stationer (segmentlængde)
Overførselshastighed	10/100 Mbit/s
Interface IF3
Feltbus	POWERLINK V1/V2
Type	100BASE-T (ANSI/IEEE 802.3)
Variant	Afskærmet RJ45
Linjelængde	Maks. 100 m mellem 2 stationer (segmentlængde)
Overførselshastighed	100 Mbit/s
Interface IF4
Type	USB 1.1
Variant	Type A
Maks. udgangsstrøm	0,5 A
Interface IF5
Type	USB 1.1
Variant	Type A
Maks. udgangsstrøm	0,5 A
Interface IF6
Type	X2X Link master
Mængde	1

Driftsforhold

Monteringsretning
Vandret	Ja
Lodret	Ja
Installationshøjde over havets overflade
0 til 2000 m	Ingen begrænsning
>2000 m	Reduktion af den omgivende temperatur med 0,5°C pr. 100 m
Beskyttelsesgrad i henhold til EN 60529	IP20

Omgivende forhold

Temperatur
Operation
Vandret monteringsretning	0 til 55°C
Lodret monteringsretning	0 til 50°C
Derating	-
Opbevaring	-25 til 70°C
Transportere	-25 til 70°C
Relativ luftfugtighed
Operation	5 til 95 %, ikke-kondenserende
Opbevaring	5 til 95 %, ikke-kondenserende
Transportere	5 til 95 %, ikke-kondenserende

Mekaniske egenskaber

Note	Bestil applikationshukommelse (CompactFlash) separat Backup batteri inkluderet i leveringen X20 endedækplade (højre) medfølger i leveringen 12-polet X20 klemrække inkluderet i leveringen Interfacemodulslotdæksler inkluderet i leveringen
Dimensioner
Bredde	200 mm
Højde	99 mm
Dybde	85 mm

Materiale nummer:

X20CP3484

Beskrivelse:

Intel Celeron 266 Performance med ekstra I/O-processor
Ethernet, POWERLINK og USB ombord
3 slots til modulær grænsefladeudvidelse
CompactFlash som flytbar applikationshukommelse
Fanfri
Ekstremt kompakt

X20CP3484 er den mindste Celeron-baserede CPU til X20-systemet. Imidlertid viser dens korteste cyklustid på 800 µs stadig sin kraft. De grundlæggende funktioner er de samme som for de større typer.

Ethernet og USB er ombord. Derudover har CPU'en en POWERLINK-forbindelse til realtidskommunikation. Der er også tre multi-purpose slots til yderligere interface moduler.

CPU-modellerne X20CP3484 og X20CP3484-1 adskiller sig kun efter SDRAM-størrelse.
