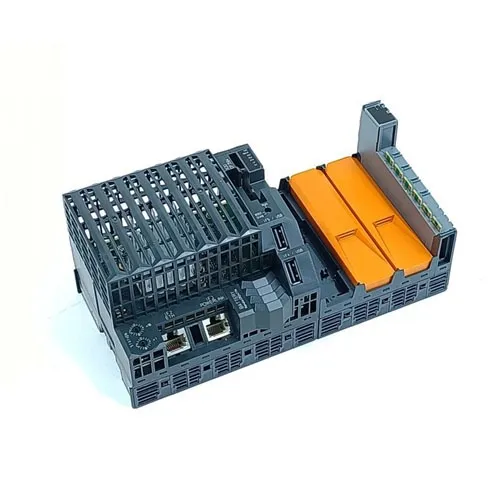

B&R X20CP3584 X20 System 3-slot Atom PLC-controller

Model:
X20CP3584
Brand:
B&R
Type:
High Performance X20 Industrial PLC Controller
Warranty:
100% ny original
Shipping:
Hurtig global forsendelse via FedEx og DHL Express

Kort beskrivelseGrænseflader1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkSystem modulControllerGenerel informationB&R ID-kode0xC3ADKølingVifteløsStatusindikatorerCPU-funktion, Ethernet, POWERLINK, CompactFlash, batteriDiagnostikBatteriJa, ved hjælp af LED-s......

Send forespørgsel

Produkt beskrivelse

Kort beskrivelse

Grænseflader	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
System modul	Controller

Generel information

B&R ID-kode	0xC3AD
Køling	Vifteløs
Statusindikatorer	CPU-funktion, Ethernet, POWERLINK, CompactFlash, batteri
Diagnostik
Batteri	Ja, ved hjælp af LED-statusindikator og software
CPU funktion	Ja, ved hjælp af LED-statusindikator
CompactFlash	Ja, ved hjælp af LED-statusindikator
Ethernet	Ja, ved hjælp af LED-statusindikator
POWERLINK	Ja, ved hjælp af LED-statusindikator
Temperatur	Ja, bruger software register
Støtte
Controller redundans	Ja
Opbevaring sundhedsdata support	Ja
ACOPOS support	Ja
Understøttelse af visuelle komponenter	Ja
Strømforbrug uden interfacemodul og USB	8,6 W
Strømforbrug til X2X Link strømforsyning	1,42 W
Strømforbrug
Intern I/O	0,6 W
Yderligere effekttab forårsaget af aktuatorer (resistive) [W]	-
Certificeringer
CE	Ja
UKCA	Ja
CRA (Cyber Resilience Act)	Evaluering løbende
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (se X20 brugermanual) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrielt kontroludstyr
HazLoc	cCSAus 244665 Proceskontroludstyr til farlige steder Klasse I, Division 2, Grupper ABCD, T5
DNV	Temperatur:B(0 til 55°C) Fugtighed:B(op til 100%) Vibration:B(4 g) EMC:B(bro og åbent dæk)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatur: 5 - 55°C Vibration: 4 g EMC: Bro og åbent dæk
KC	Ja

CPU og X2X Link strømforsyning

Indgangsspænding	24 VDC -15 % / +20 %
Indgangsstrøm	Maks. 1,5 A
Sikring	Integreret, kan ikke udskiftes
Beskyttelse mod omvendt polaritet	Ja

X2X Link strømforsyning udgang

Nominel udgangseffekt	7 W
Parallel forbindelse	Ja
Redundant drift	Ja

Input I/O strømforsyning

Indgangsspænding	24 VDC -15 % / +20 %
Sikring	Nødvendig ledningssikring: Maks. 10 A, langsomt slag

Output I/O strømforsyning

Nominel udgangsspænding	24 VDC
Tilladt kontaktbelastning	10 A

Strømforsyning - Generel information

Statusindikatorer	Overbelastning, driftsstatus, modulstatus, RS232 dataoverførsel
Diagnostik
RS232 dataoverførsel	Ja, ved hjælp af LED-statusindikator
Modulkørsel/fejl	Ja, ved hjælp af LED-statusindikator og software
Overbelaste	Ja, ved hjælp af LED-statusindikator og software
Elektrisk isolation
I/O-forsyning - I/O-strømforsyning	Ingen
CPU/X2X Link forsyning - CPU/X2X Link strømforsyning	Ja

Controller

CompactFlash slot	1
Realtidsur	Ikke-flygtig, opløsning 1 s, -10 til 10 ppm nøjagtighed ved 25°C
FPU	Ja
Processor
Type	Atom E620T
Ur frekvens	0,6 GHz
L1 cache
Datakode	24 kB
Program kode	32 kB
L2 cache	512 kB
Integreret I/O-processor	Behandler I/O-datapunkter i baggrunden
Modulære interface slots	3
Remanente variable	Maks. 256 kB
Korteste opgaveklassecyklustid	400 µs
Typisk instruktionscyklustid	0,0075 µs
Databuffring
Batteriovervågning	Ja
Lithium batteri	Min. 2 år ved 23°C omgivelsestemperatur
Standard hukommelse
VÆDDER	256 MB DDR2 SDRAM
Bruger RAM	1 MB SRAM

Grænseflader

Interface IF1
Signal	RS232
Variant	Tilslutning via 12-polet klemrække X20TB12
Maks. afstand	900 m
Overførselshastighed	Maks. 115,2 kbit/s
Interface IF2
Signal	Ethernet
Variant	1x RJ45 afskærmet
Linjelængde	Maks. 100 m mellem 2 stationer (segmentlængde)
Overførselshastighed	10/100/1000 Mbit/s
Overførsel
Fysisk lag	10BASE-T/100BASE-TX/1000BASE-T
Halv-duplex	Ja
Fuld duplex	Ja
Autoforhandling	Ja
Auto-MDI/MDIX	Ja
Interface IF3
Feltbus	POWERLINK (V1/V2) administrerende eller kontrolleret node
Type	Type 4
Variant	1x RJ45 afskærmet
Linjelængde	Maks. 100 m mellem 2 stationer (segmentlængde)
Overførselshastighed	100 Mbit/s
Overførsel
Fysisk lag	100BASE-TX
Halv-duplex	Ja
Fuld duplex	POWERLINK-tilstand: Nej / Ethernet-tilstand: Ja
Autoforhandling	Ja
Auto-MDI/MDIX	Ja
Interface IF4
Type	USB 1.1/2.0
Variant	Type A
Maks. udgangsstrøm	0,5 A
Interface IF5
Type	USB 1.1/2.0
Variant	Type A
Maks. udgangsstrøm	0,5 A
Interface IF6
Feltbus	X2X Link master

Elektriske egenskaber

Elektrisk isolation	Ethernet (IF2), POWERLINK (IF3) og X2X (IF6) isoleret fra hinanden, fra andre grænseflader og fra PLC

Driftsforhold

Monteringsretning
Vandret	Ja
Lodret	Ja
Installationshøjde over havets overflade
0 til 2000 m	Ingen begrænsning
>2000 m	Reduktion af den omgivende temperatur med 0,5°C pr. 100 m
Beskyttelsesgrad i henhold til EN 60529	IP20

Omgivende forhold

Temperatur
Operation
Vandret monteringsretning	-25 til 60°C
Lodret monteringsretning	-25 til 50°C
Derating	Se afsnittet "Derating".
Opbevaring	-40 til 85°C
Transportere	-40 til 85°C
Relativ luftfugtighed
Operation	5 til 95 %, ikke-kondenserende
Opbevaring	5 til 95 %, ikke-kondenserende
Transportere	5 til 95 %, ikke-kondenserende

Mekaniske egenskaber

Note	Bestil applikationshukommelse (CompactFlash) separat Backup batteri inkluderet i leveringen X20 endedækplade (højre) medfølger i leveringen 12-polet X20 klemrække inkluderet i leveringen Interfacemodulslotdæksler inkluderet i leveringen
Dimensioner
Bredde	200 mm
Højde	99 mm
Dybde	85 mm
Vægt	470 g

Materiale nummer:

X20CP3584

Beskrivelse:

Intel Atom 600 MHz-processor med en ekstra I/O-processor
Indbygget Ethernet, POWERLINK med polling respons chaining og USB
3 slots til modulær grænsefladeudvidelse
CompactFlash som flytbar applikationshukommelse
256 MB DDR2-SDRAM
Controller redundans mulig
Vifteløs

X20CP3585-controlleren er baseret på en Atom-processor clocket kl0,6 GHzog udstyret med256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK og aftagelig CompactFlash er alle inkluderet som standardfunktioner. Et Gigabit Ethernet-interface er en standardfunktion. For endnu mere netværksydelse i realtid understøtter den indbyggede POWERLINK-grænseflade polling response chaining-tilstand (PRC).

Controlleren er udstyret med 3 slots til rådighed for X20 kommunikationsmoduler. Forskellige bus- og netværkssystemer kan nemt integreres i X20-systemet ved brug af kommunikationsmoduler
